Περιγραφή προϊόντων

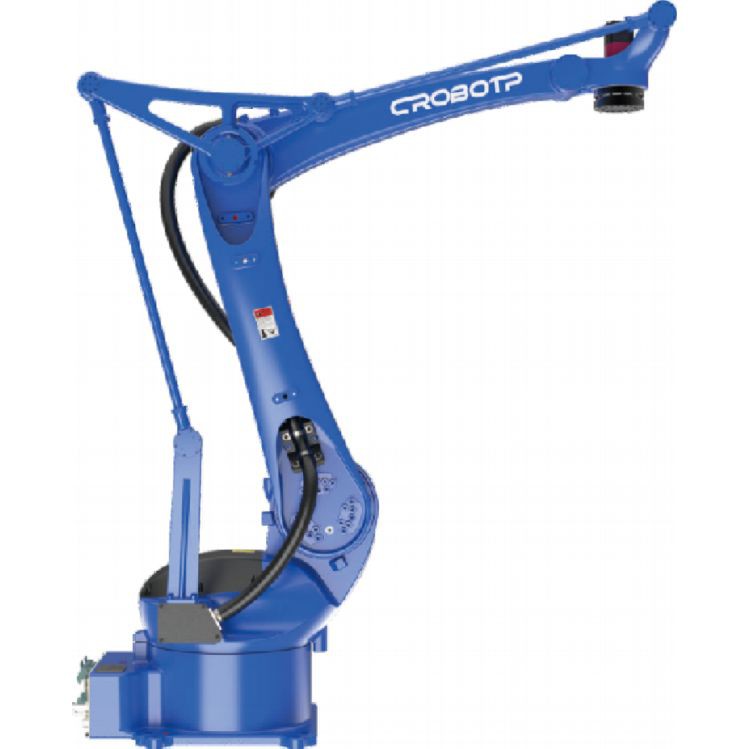

Ο μηχανικός βραχίονας ρομπότ CRP-RP18-25 επαναπροσδιορίζει την αξιοπιστία χειρισμού βιομηχανικών υλικών με την αρχιτεκτονική ασφαλείας του επιπέδου αεροδιαστημικής-και τον σκληρυμένο σχεδιασμό 4-αξόνων. Σχεδιασμένο για συνεχή λειτουργία 24/7 σε σκληρά περιβάλλοντα κατασκευής, αυτό το ρομπότ παρέχει διπλή{10}}ασφάλιση διακοπής έκτακτης ανάγκης κυκλώματος και προστασία αρμών με βαθμολογία IP67 – καθιστώντας το τη βέλτιστη λύση για τη μεταφορά εξαρτημάτων αυτοκινήτου, τις εργασίες χυτηρίου και το χειρισμό φαρμακευτικών υλικών όπου η απόδοση ασφαλούς βλάβης είναι αδιαπραγμάτευτη.

Λειτουργικά Χαρακτηριστικά

● Διπλό-Σύστημα διακοπής έκτακτης ανάγκης κυκλώματος
Το ανεξάρτητο ρελέ ασφαλείας + η εφεδρική πλακέτα ελέγχου παρέχει περιττή διακοπή έκτακτης ανάγκης (EN ISO 13849-1 PL e), εξαλείφοντας τους κινδύνους αστοχίας ενός σημείου.

● Βιομηχανική-Ανοσία θορύβου βαθμού
Το ενσωματωμένο-σε τριφασικό-φίλτρο καταστέλλει το 98% των παρεμβολών EMI/RFI (δοκιμασμένο σύμφωνα με το IEC 61000-4) για σταθερή λειτουργία κοντά σε εξοπλισμό συγκόλλησης/μετασχηματιστές.

● Εξειδικευμένη καλωδίωση υψηλής ευέλικτης-
10 εκατομμύρια+ ονομαστικά καλώδια κύκλου κάμψης (Υπέρβαση του ISO 18601) αποτρέπουν την κόπωση του εσωτερικού καλωδίου σε εργασίες χειρισμού υψηλών-συχνοτήτων.

● Διπλό-Πνευματικό κύκλωμα ενσωμάτωσης
Οι πλεονάζουσες οδοί αερίου επιτρέπουν ταυτόχρονη λαβή υπό κενό + καθαρισμό με αέρα – κρίσιμης σημασίας για τις γραμμές παραγωγής αυτοκινήτων/ηλεκτρονικών.

● Ακαμψία 4 αξόνων Harmonic Drive
Οι αρμονικοί μειωτήρες 25-τύπου παρέχουν ακρίβεια διαδρομής ±0,05 mm κάτω από ωφέλιμα φορτία 25 κιλών (πυκνότητα ροπής κορυφαίας στον κλάδο κατά ISO 9409).

● Τεχνολογία σφραγισμένων αρμών IP67
Ανθεκτικοί στη διάβρωση αρμοί ράβδων με τριπλή-σφράγιση χειλιών αντέχουν στην έκθεση σε σκόνη λείανσης/ψυκτικό (Επικυρωμένο σύμφωνα με το IEC 60529).

Τεχνικές παράμετροι σώματος ρομπότ

Μοντέλο		CRP-RP18-25
Μορφή βραχίονα		Πολλαπλοί σύνδεσμοι + μπιέλα
Βαθμός ελευθερίας		4 άξονες
Μέγιστο ωφέλιμο φορτίο		25 κιλά
Μέγιστη διαδρομή	Άξονας 1	-170 μοίρες ~ 170 μοίρες
	Άξονας 2	-90 μοίρες ~ 45 μοίρες
	Άξονας 3	-75 μοίρες ~ 105 μοίρες
	Άξονας 4	-360 μοίρες ~ 360 μοίρες
Μέγιστη ταχύτητα	Άξονας 1	172 μοίρες /Ν
	Άξονας 2	172 μοίρες /Ν
	Άξονας 3	212 μοίρες /Ν
	Άξονας 4	350 μοίρες /S
Επιτρεπόμενη ροπή	Άξονας 4	1,5 kg.m²
Επαναλαμβανόμενη ακρίβεια τοποθέτησης		±0,08 χλστ
Μέγιστη απόσταση προσέγγισης		1885 χλστ
Βάρος σώματος ρομπότ		245 κιλά
Λειτουργία εγκατάστασης		Εδαφος
Διεπαφή σώματος	Με κράτηση IO	16 Καρφίτσα
Διεπαφή σώματος	Δεσμευμένο αέριο	2*φ8mm
Περιβάλλον εγκατάστασης	Θερμοκρασία περιβάλλοντος	0-45 βαθμοί
	Σχετική υγρασία	20%-80% RH (χωρίς συμπύκνωση)
	Δόνηση	Κάτω από 0,5 G
	Άλλοι	Η εγκατάσταση του ρομπότ πρέπει να είναι μακριά από: εύφλεκτα ή διαβρωτικά υγρά ή αέρια, ηλεκτρικές πηγές παρεμβολών
επίπεδο IP		IP56
Πλεονεκτήματα		Συμπαγής δομή, υψηλή ταχύτητα, υψηλή ακρίβεια, υψηλή ακαμψία, υψηλή διάρκεια ζωής, υψηλή επεκτασιμότητα και εύκολη λειτουργία
Εφαρμογή		Χειρισμός, παλετοποίηση, αποπαλετοποίηση, φόρτωση και εκφόρτωση
Διαμόρφωση ηλεκτρικού ντουλαπιού		G12A/G12B

Διάγραμμα διεπαφής εγκατάστασης

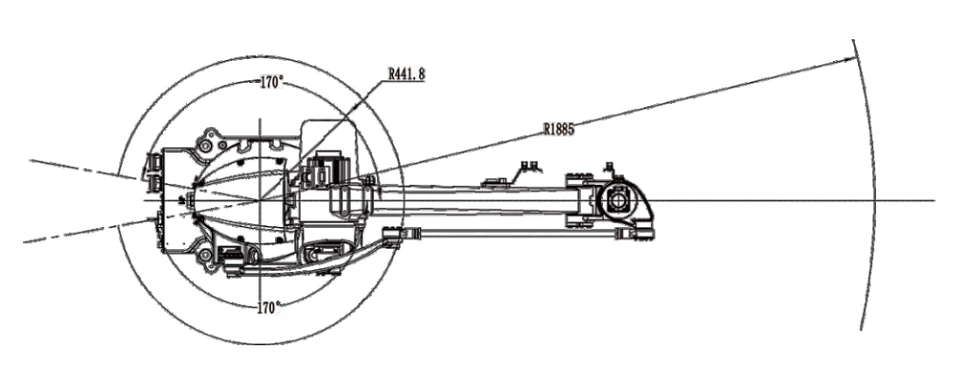

Διάγραμμα εύρους κίνησης

FAQ

Ε: Πώς το CRP-RP18-25 διασφαλίζει την αξιοπιστία της διακοπής έκτακτης ανάγκης σε περιβάλλοντα υψηλού κινδύνου;

Α: Το CRP-RP18-25 Μηχανικός βραχίονας ρομπότ εφαρμόζει ένα σύστημα διακοπής έκτακτης ανάγκης διπλού-κυκλώματος με ανεξάρτητο ρελέ ασφαλείας και εφεδρική πλακέτα ελέγχου (πιστοποιημένη κατά EN ISO 13849-1 PL e), εξαλείφοντας τους κινδύνους αστοχίας ενός σημείου κατά τη διάρκεια εργασιών χειρισμού υλικού.

Ε: Μπορεί αυτός ο βραχίονας ρομπότ να λειτουργεί κοντά σε εξοπλισμό συγκόλλησης χωρίς παρεμβολές;

Α: Ναι, το ενσωματωμένο-σε τριφασικό-φίλτρο καταστέλλει το 98% των διαταραχών EMI/RFI (δοκιμασμένο σύμφωνα με το IEC 61000-4), εξασφαλίζοντας σταθερή απόδοση όταν ενσωματώνεται με ρομπότ συγκόλλησης ή μετασχηματιστές ισχύος.

Ε: Τι κάνει το CRP-RP18-25 κατάλληλο για υγρά/σκονισμένα περιβάλλοντα;

Α: Οι αρμοί ράβδων με πιστοποίηση IP67- (επικυρωμένοι σύμφωνα με το IEC 60529) διαθέτουν τριπλή-σφράγιση χείλους και ανθεκτικές στη διάβρωση επιστρώσεις, παρέχοντας πιστοποιημένη προστασία από ψυκτικό υγρό, σκόνη λείανσης και διαδικασίες πλύσης.

Ε: Γιατί αυτός ο μηχανικός βραχίονας ρομπότ χρησιμοποιεί σωληνώσεις αερίου διπλού-κυκλώματος;

Α: Ο σωλήνας αερίου διπλού{0}}κυκλώματος επιτρέπει την ταυτόχρονη σύλληψη υπό κενό και την απενεργοποίηση-πεπιεσμένου αέρα – κρίσιμης σημασίας για το χειρισμό αυτοκινήτων/ηλεκτρονικών ειδών όπου ο καθαρισμός και το κράτημα εξαρτημάτων γίνονται σε έναν κύκλο.

Ε: Πώς βελτιώνει την ακρίβεια χειρισμού ο αρμονικός μειωτήρας 25 τύπων;

Α: Ο αρμονικός μειωτήρας 4-αξόνων παρέχει επαναληψιμότητα ±0,05 mm (ανά ISO 9283) υπό πλήρη ωφέλιμα φορτία 25 κιλών, αποτρέποντας την εκτροπή που προκαλείται από το ωφέλιμο φορτίο σε εφαρμογές μεταφοράς βαρέων εξαρτημάτων.

Ε: Τι πλεονέκτημα συντήρησης παρέχει η καλωδίωση υψηλής ευκαμψίας-;

Α: Το εξαιρετικά ευέλικτο ειδικό καλώδιο υπερβαίνει τους 10 εκατομμύρια κύκλους κάμψης (συμμορφούμενο με το ISO 18601), μειώνοντας τον χρόνο διακοπής λειτουργίας από την κόπωση του καλωδίου σε εργασίες επιλογής-και{4}}τοποθέτησης υψηλής-συχνότητας.

Ε: Είναι το CRP-RP18-25 συμβατό με υπάρχοντα πνευματικά συστήματα;

Α: Ναι, ο σωλήνας αερίου διπλού-κυκλώματος του υποστηρίζει τυπικά βιομηχανικά πνευματικά αναλώσιμα 0,6-0,8 MPa και περιλαμβάνει καθολικά εξαρτήματα NPT/ISO για απρόσκοπτη ενσωμάτωση.
