Περιγραφή προϊόντων

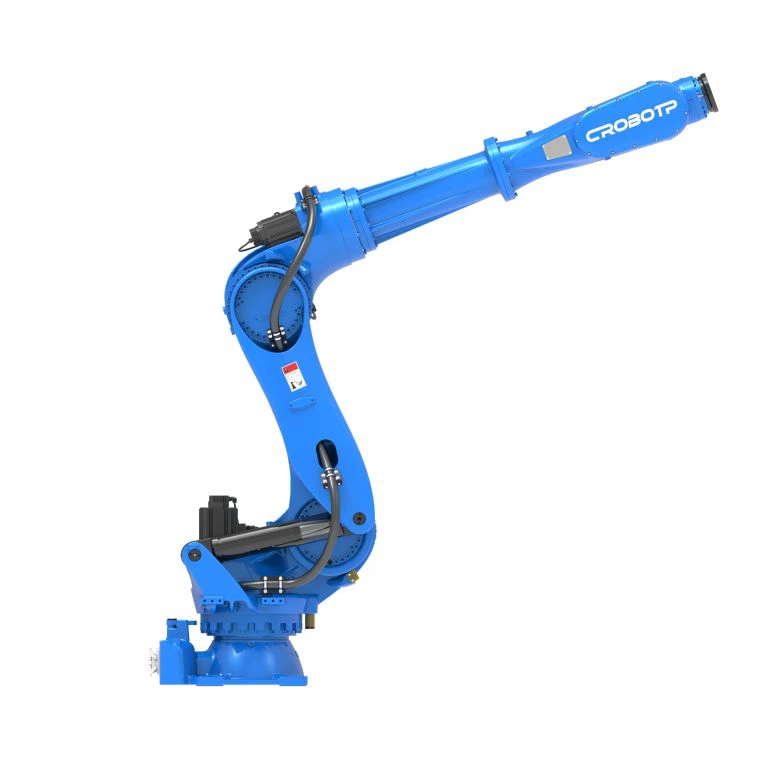

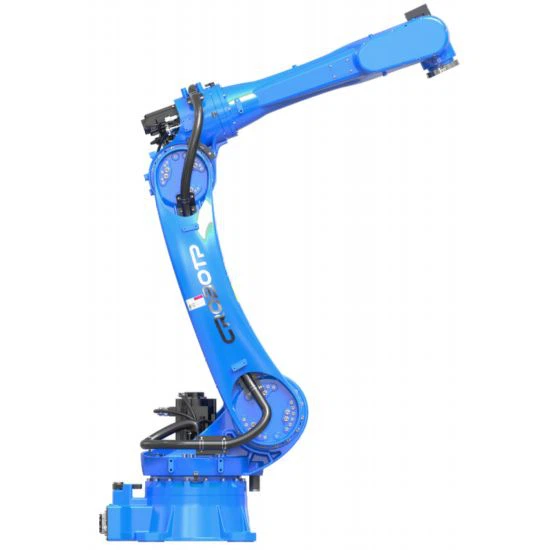

Το ρομπότ CRP-RA35-180 Big Load Palletizing Robot έχει σχεδιαστεί ειδικά για παλετοποίηση βαρέων υλικών. Η χωρητικότητα ωφέλιμου φορτίου 180 κιλών και η εξαιρετικά άκαμπτη δομή του εξασφαλίζουν σταθερές και αποτελεσματικές λειτουργίες παλετοποίησης. Ο συμπαγής σχεδιασμός του υποστηρίζει την ανάπτυξη υψηλής πυκνότητας και την ευέλικτη προσαρμογή σε διάφορες γραμμές παραγωγής, βελτιώνοντας σημαντικά την ακρίβεια παλετοποίησης και τον χρόνο κύκλου.
Λειτουργικά Χαρακτηριστικά
● Βαρύ ωφέλιμο φορτίο 180 κιλών
Ένα εξαιρετικά άκαμπτο πλαίσιο και ο ισχυρός σχεδιασμός-που φέρει φορτίο εξασφαλίζουν σταθερή παλετοποίηση βαρέων υλικών.
● Συμπαγής κοίλος βραχίονας
Η κοίλη δομή του βραχίονα και τα ενσωματωμένα καλώδια- εμποδίζουν την εξωτερική εμπλοκή και παρεμβολές, εξοικονομώντας χώρο.
● Σχεδιασμός-ενσωματωμένος κινητήρας
Ο κινητήρας είναι ενσωματωμένος-, δημιουργώντας μια απλή εμφάνιση και προσαρμόζεται σε στενούς χώρους.
● Πολλαπλές-Έτοιμες εφαρμογές
Οι προαιρετικές διαμορφώσεις υποστηρίζουν παλετοποίηση, χειρισμό, συγκόλληση, λείανση και άλλες εφαρμογές, παρέχοντας υψηλή λειτουργική ευελιξία.
● Διπλή-Διαδρομή αέρα κυκλώματος
Η τυπική βαλβίδα διόδου-διπλού κυκλώματος φ12 ανταποκρίνεται στις πνευματικές ανάγκες παλετοποίησης και συγκόλλησης.
● Υψηλή-Ακρίβεια ταχύτητας
Ένας-σερβοκινητήρας υψηλής ταχύτητας και ένας μειωτήρας υψηλής-ακρίβειας συντομεύουν τον χρόνο κύκλου και βελτιώνουν την απόδοση της παλετοποίησης.
● Υψηλή-Ανάπτυξη πυκνότητας
Το μηχάνημα έχει συμπαγές αποτύπωμα και υποστηρίζει συντονισμένη καλωδίωση πολλαπλών μηχανών, επιτρέποντας πυκνές διατάξεις γραμμής παραγωγής.
● Εύκολη Λειτουργία & Συντήρηση
Η συμπαγής δομή και η{0}}φιλική προς το χρήστη διεπαφή κάνουν τη λειτουργία και τη συντήρηση απλούστερη, μειώνοντας το λειτουργικό κόστος.
Τεχνικές παράμετροι σώματος ρομπότ
|
Μοντέλο |
CRP{0}}RA35-180 |
|
|
Μορφή βραχίονα |
Κάθετες πολλαπλές αρθρώσεις |
|
|
Βαθμός ελευθερίας |
6 άξονες |
|
|
Μέγιστο ωφέλιμο φορτίο |
180 κιλά |
|
|
Μέγιστη διαδρομή |
Άξονας 1 |
-180 μοίρες ~ 180 μοίρες |
|
Άξονας 2 |
-85 μοίρες ~ 85 μοίρες |
|
|
Άξονας 3 |
-75 μοίρες ~ 160 μοίρες |
|
|
Άξονας 4 |
-210 μοίρες ~ 210 μοίρες |
|
|
Άξονας 5 |
-125 μοίρες ~ 125 μοίρες |
|
|
Άξονας 6 |
-360 μοίρες ~ 360 μοίρες |
|
|
Μέγιστη ταχύτητα |
Άξονας 1 |
90 μοίρες /S |
|
Άξονας 2 |
82 μοίρες /Ν |
|
|
Άξονας 3 |
82 μοίρες /Ν |
|
|
Άξονας 4 |
100 μοίρες /S |
|
|
Άξονας 5 |
100 μοίρες /S |
|
|
Άξονας 6 |
200 μοίρες /S |
|
|
Επιτρεπόμενη ροπή |
Άξονας 4 |
1380N.m |
|
Άξονας 5 |
1380N.m |
|
|
Άξονας 6 |
900N.m |
|
|
Επιτρεπόμενη ροπή αδράνειας |
Άξονας 4 |
150 kg.m² |
|
Άξονας 5 |
150 kg.m² |
|
|
Άξονας 6 |
100kg.m² |
|
|
Επαναλαμβανόμενη ακρίβεια τοποθέτησης |
±0,08 χλστ |
|
|
Μέγιστη απόσταση προσέγγισης |
3444 χλστ |
|
|
Βάρος σώματος ρομπότ |
1670 κιλά |
|
|
Λειτουργία εγκατάστασης |
Εδαφος |
|
|
Επίπεδο θορύβου |
<80dB(A) |
|
|
Διεπαφή σώματος |
Με κράτηση IO |
26 Καρφίτσα |
|
Δεσμευμένο αέριο |
2*φ12mm |
|
|
Περιβάλλον εγκατάστασης |
Θερμοκρασία περιβάλλοντος |
0-45 βαθμοί |
|
Σχετική υγρασία |
35%-85% RH (χωρίς συμπύκνωση) |
|
|
Δόνηση |
Κάτω από 0,5 G |
|
|
Άλλοι |
Η εγκατάσταση του ρομπότ πρέπει να είναι μακριά από: εύφλεκτα ή διαβρωτικά υγρά ή αέρια, ηλεκτρικές πηγές παρεμβολών |
|
|
επίπεδο IP |
Σώμα IP54, Καρπός IP67 |
|
|
Πλεονεκτήματα |
Συμπαγής δομή, υψηλή ταχύτητα, υψηλή ακρίβεια, υψηλή ακαμψία, υψηλή επεκτασιμότητα και εύκολη λειτουργία |
|
|
Εφαρμογή |
Χειρισμός, σημειακή συγκόλληση, κοπή, συναρμολόγηση, φρεζάρισμα, λείανση |
|
|
Διαμόρφωση ηλεκτρικού ντουλαπιού |
G15A |
|
Διάγραμμα Εύρους Εργασίας
Διάγραμμα εύρους κίνησης
FAQ
Ε: Είναι το μέγιστο ωφέλιμο φορτίο του CRP-RA35-180 κατάλληλο για παλετοποίηση βαρέως τύπου;
Α: Ναι. Ως ρομπότ σχεδιασμένο ειδικά για παλετοποίηση βαρέως-, το CRP-RA35-180 διαθέτει ισχυρή χωρητικότητα ωφέλιμου φορτίου 180 κιλών και εξαιρετικά άκαμπτη δομή, εξασφαλίζοντας σταθερές και αποτελεσματικές λειτουργίες παλετοποίησης.
Ε: Πώς προσαρμόζεται η δομή του σε στενές γραμμές παλετοποίησης;
Α: Ο σχεδιασμός του κοίλου βραχίονα και ο ενσωματωμένος-μοτέρ του:
Αποφύγετε τα εξωτερικά καλώδια να μπερδεύονται και να παρεμβάλλονται.
Εξοικονομεί σημαντικά χώρο, καθιστώντας το κατάλληλο για διατάξεις υψηλής-πυκνότητας.
Επιτρέπει την ευέλικτη κίνηση σε συμπαγή περιβάλλοντα.
Ε: Εκτός από την παλετοποίηση, ποιες άλλες εργασίες μπορεί να χειριστεί;
Α: Μέσω προαιρετικών διαμορφώσεων, μπορεί να επεκταθεί σε:
Βασικές εφαρμογές: Χειρισμός βαρέων υλικών, παλετοποίηση
Συμβατές εφαρμογές: Συγκόλληση (απαιτεί πνευματική υποστήριξη), λείανση, συναρμολόγηση
Ικανοποίηση των πολυ-αναγκών ολοκλήρωσης των γραμμών παραγωγής.
Ε: Η πνευματική διαμόρφωση υποστηρίζει αυτοματοποιημένες διαδικασίες παλετοποίησης;
Α: Ναι. Τυπική βαλβίδα διόδου-διπλού κυκλώματος φ12:
Παρέχει σταθερή παροχή αέρα για βεντούζες/λαβές
Καλύπτει άμεσα τις πνευματικές ανάγκες παλετοποίησης
Δεν απαιτούνται πρόσθετες τροποποιήσεις
Ε: Θα καταλάβουν πολύ χώρο πολλά ρομπότ που συνεργάζονται;
Α: Όχι. Μικρό αποτύπωμα εγκατάστασης:
Υποστηρίζει ανάπτυξη και καλωδίωση υψηλής-πυκνότητας
Πολλαπλές CRP-RA35-180 μπορούν να συνεργαστούν στενά
Μεγιστοποιεί την αξιοποίηση του εργοστασιακού χώρου
Ε: Είναι περίπλοκη η λειτουργία και η συντήρηση;
Α: Σχεδιασμένο με γνώμονα τη φιλικότητα προς τον χρήστη:
Απλή μηχανική δομή
Διαισθητική διεπαφή λειτουργίας
Εύκολη συντήρηση, μειώνοντας το κόστος διακοπής λειτουργίας
