Περιγραφή προϊόντων
- Χρησιμοποιήστε-μοτέρ υψηλής ταχύτητας και βελτιστοποιήστε το λογισμικό, ο συνολικός ρυθμός είναι 20% ταχύτερος από την προηγούμενη γενιά.
- Μικρότερο βάρος, μικρότερο μέγεθος αντιβραχίου, καλύτερη προσβασιμότητα.
- Υψηλή προστασία: 1,2 άξονες είναι εξοπλισμένοι με κάλυμμα ανθεκτικό στη σκόνη και χρησιμοποιείται ταυτόχρονα πιστόλι συγκόλλησης πλήρως περιβαλλόμενο.
- J4, J6 άξονας κοίλη δομή, μπορεί να χρησιμοποιήσει κοίλο πιστόλι συγκόλλησης.
- Ενσωματωμένη- γραμμή χρήστη, σωλήνας αερίου, καλώδιο συγκόλλησης, λείο σώμα, καθαρή εμφάνιση.
Εισαγωγή Προϊόντος
Το ρομπότ συγκόλλησης TIG CRP-RH14-06-W έχει σχεδιαστεί για υψηλή ακρίβεια, ταχύτητα και ανθεκτικότητα σε προηγμένες εφαρμογές συγκόλλησης. Με βελτιστοποιημένη δομή, μικρότερο βάρος και βελτιωμένη προστασία, αυτή η ρομποτική λύση εξασφαλίζει μεγαλύτερη προσβασιμότητα, σταθερότητα και μακροπρόθεσμη αξιοπιστία στις γραμμές παραγωγής συγκόλλησης TIG.
Βασικά Χαρακτηριστικά & Πλεονεκτήματα
● Υψηλή-Ταχύτητα και βελτιστοποιημένη απόδοση
Εξοπλισμένο με κινητήρα υψηλής-ταχύτητας και προηγμένη βελτιστοποίηση λογισμικού, το ρομπότ συγκόλλησης TIG CRP-RH14-06-W προσφέρει ρυθμό παραγωγής που είναι 20% ταχύτερος από την προηγούμενη γενιά.
● Ελαφρύ & συμπαγές σχέδιο
Διαθέτοντας μικρότερο μέγεθος αντιβραχίου και μειωμένο βάρος, το ρομπότ εξασφαλίζει καλύτερη προσβασιμότητα σε πολύπλοκα περιβάλλοντα συγκόλλησης και περιορισμένους χώρους.
● Ενισχυμένη προστασία
Ο άξονας 1 και ο άξονας 2 είναι εξοπλισμένοι με καλύμματα προστασίας από τη σκόνη, ενώ ο πλήρως κλειστός σχεδιασμός του πιστολιού συγκόλλησης προσφέρει μέγιστη προστασία και αξιοπιστία κατά τις εργασίες συγκόλλησης TIG.
● Ευελιξία κοίλου άξονα
Οι άξονες J4 και J6 υιοθετούν μια κοίλη δομή, επιτρέποντας την απρόσκοπτη ενσωμάτωση με κοίλα πιστόλια συγκόλλησης, αυξάνοντας τη λειτουργική απόδοση και την ευελιξία.
● Ενσωματωμένη καλωδίωση και καθαρή εμφάνιση
Η ενσωματωμένη- γραμμή χρήστη, ο σωλήνας αερίου και το καλώδιο συγκόλλησης εξασφαλίζουν ομαλή δομή αμαξώματος, με αποτέλεσμα ένα καθαρό, σταθερό και ανθεκτικό ρομποτικό σύστημα για μακροχρόνια χρήση.
Τεχνικές παράμετροι σώματος ρομπότ
|
Μοντέλο |
CRP-RH14-06-W |
|
|
Μπράτσο μορφή |
Κάθετες πολλαπλές αρθρώσεις |
|
|
Βαθμός ελευθερίας |
6 άξονας |
|
|
Μέγιστο ωφέλιμο φορτίο |
6 κιλά |
|
|
Μέγιστη διαδρομή |
J1 |
±168 μοίρες |
|
J2 |
-50 βαθμοί -170 |
|
|
J3 |
-78 μοίρες ~ 150 μοίρες |
|
|
J4 |
-190 μοίρες -190 μοίρες |
|
|
J5 |
-110 μοίρες ~ 130 μοίρες |
|
|
J6 |
±190 μοίρες |
|
|
Μέγιστη ταχύτητα |
J1 |
230 μοίρες /S |
|
J2 |
230 μοίρες /S |
|
|
J3 |
230 μοίρες /S |
|
|
J4 |
430/S |
|
|
J5 |
430/S |
|
|
J6 |
630 μοίρες /S |
|
|
Επιτρεπόμενη ροπή |
J4 |
10N.m |
|
J5 |
10N.m |
|
|
J6 |
3N.m |
|
|
Επιτρεπόμενη ροπή αδράνειας |
J4 |
0,25kg.m² |
|
J5 |
0,25kg.m² |
|
|
J6 |
0,05kg.m² |
|
|
Επαναλαμβανόμενη ακρίβεια τοποθέτησης |
±0,08 χλστ |
|
|
Μέγιστη απόσταση προσέγγισης |
1468 χλστ |
|
|
Βάρος σώματος ρομπότ |
155 κιλά |
|
|
Λειτουργία εγκατάστασης |
Τοποθέτηση στο έδαφος, ανάποδη. Τοποθέτηση στον τοίχο |
|
|
Διεπαφή σώματος |
Με κράτηση IO |
16 Καρφίτσα |
|
Δεσμευμένο αέριο |
2*φ8mm |
|
|
Περιβάλλων |
0~45 μοίρες |
|
|
Σχετικός |
20%-80% RH (Χωρίς συμπύκνωση) |
|
|
Δόνηση |
Κάτω από 0,5 G |
|
|
Άλλοι |
Η εγκατάσταση του ρομπότ πρέπει να είναι μακριά από: εύφλεκτα ή διαβρωτικά υγρά ή αέρια, ηλεκτρικές πηγές παρεμβολών |
|
|
επίπεδο IP |
Σώμα IP54, Καρπός IP67 |
|
|
Πλεονεκτήματα Εφαρμογή |
Συμπαγής δομή, υψηλή ταχύτητα, υψηλή ακρίβεια, υψηλή επεκτασιμότητα και εύκολη λειτουργία |
|
|
Συγκόλληση |
||
|
Διαμόρφωση ηλεκτρικού ντουλαπιού |
G9 |
|
Διάγραμμα διεπαφής εγκατάστασης
Διαστάσεις Βάσης Εγκατάστασης
Διαστάσεις φλάντζας

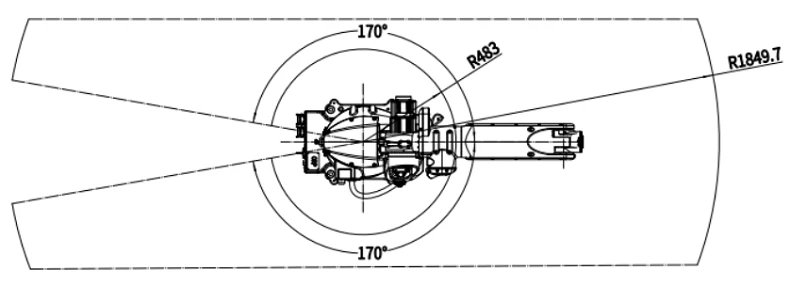

Διάγραμμα Εύρους Εργασίας
